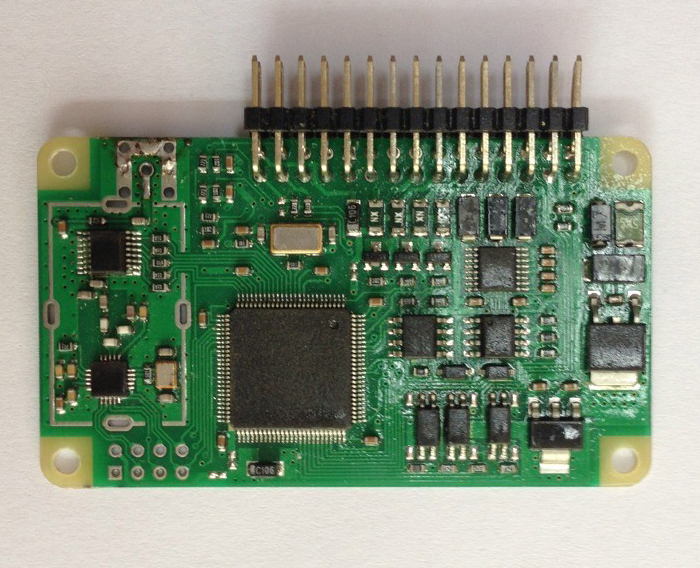

产品特点

采用高性能32位ARM Cortex-M3内核微控制器

最高识别速度  2000标签/秒

标签读取能力  1000 标签/秒

防重读标签量  1000个标签

内置32dbi信号衰减器

三种供电电压 +12V  +5V  +3.3V

四种接口：韦根接口  RS232  RS485  TTL232

一个读卡控制输入接口

一个距离调节的模拟输接口

一个蜂鸣器信号输出

技术参数

处 理 器    32位ARM Cortex-M3内核微控制器
工作主频    72MHz

频率范围    2.400-2.480GHz

衰减距离    32级

读取能力    1000 标签/秒
防重读量     1000个标签
电    压    12VDC  （9-12VDC）

+5V    +3V
电    流    ≤100mA
通讯接口    韦根26 韦根34韦根36韦根44
            RS232    RS485
工作温度    -40℃～+85℃ (工业级）
存储温度      -60℃～+85℃
工作湿度    10%～90%RH

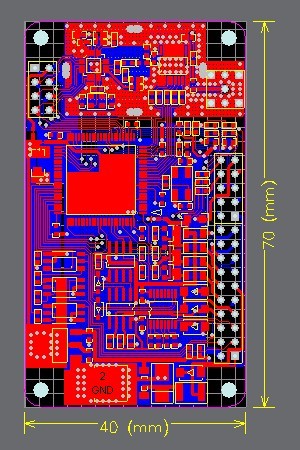

外形尺寸    40 x70 x3.5mm

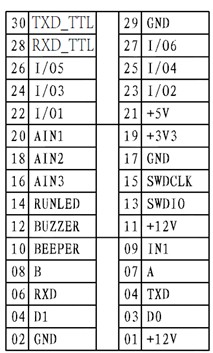

接线定义

通讯协议

RS232与RS485 （仅发送模式）

通讯设置: 波特率9600, 8位数据位, 1位停止位, 无校验.

1    2   3    4   5    6    7   8    9  10   11   12  13   14  15   16  17

<02><30><31><30><30><31><32><33><34><41><42><43><44><42><46><0D><0A>

1     起始码  0x02 固定字符
2-3   地址码  0x01 值范围1-255 分为2字节ASCII码发送
4-13  卡  号  001234ABCD值范围0x00 - 0XFFFFFFFFFF
            分为10字节ASCII码发送
14-15 和校验  0xBF值范围0x00-0xFF地址与卡号的和和校验
              分为2字节ASCII码发送
16-17 结束码 0x0D 0x0A 固定字符 <CR><LF>
