WK-A5-L 2.4G远距离读卡器
- 产品简介：产品简介：采用高性能32位ARM：Cortex-M3内核微控制器 最高识别速度：2000标签/秒 标签读取能力：1000 标签/秒 防重读标签量：1000个标签
- 在线咨询：0755-29484929
-
产品详情
联系我们

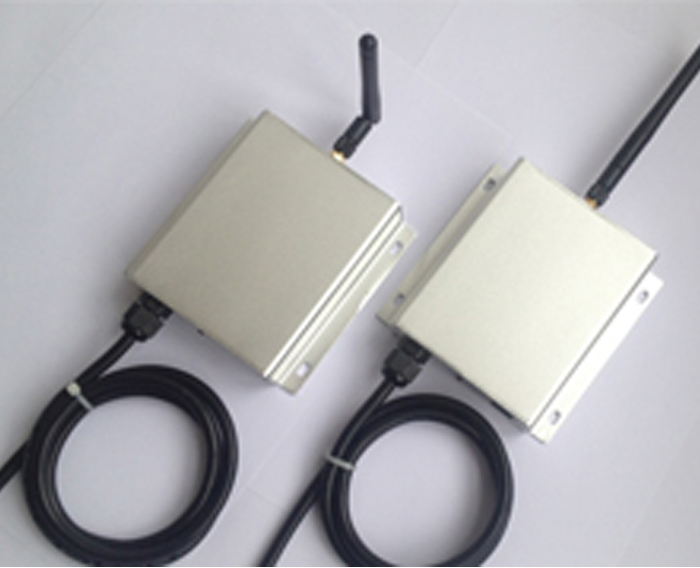

产品名称：WK-A5-L 2.4GHz 远距离读卡器
产品特点：
采用高性能32位ARM Cortex-M3内核微控制器
标签识别速度 2000标签/秒（分时顺序发送）
标签读取能力 1000 标签/秒
标签缓冲容量 1000标签 （可防重读）
采用4dBi 外置天线
最大读卡距离 80米 （无障碍物）
功率角度 360°
带信号衰减器 读卡距离可调节1-80米
支持10M-100M TCP/IP接口 （可选配）
铝合金外壳 可订制防水型
A、读卡器参数：
| 处 理 器 32位ARM Cortex-M3内核微控制器
工作主频 72MHz 工作温度 -40℃～+85℃ (工业级） 防水等级 不防水 （可订制防水型）
天线参数 频率范围 2.400-2.480GHz
|
B、接线定义：
| 编号 | 编号 | 引线定义 |
| 1 | 红色 | +12VDC（7-15VDC电源） |
| 2 | 黑色 | GND（电源地） |
| 3 | 绿色 | D0（Wiegand 数据0） |
| 4 | 白色 | D1（Wiegand 数据1） |
| 5 | 棕色 | TXD（RS232 发送端） |
| 6 | 橙色 | RXD（RS232 接收端） |
| 7 | 蓝色 | A（RS485） |
| 8 | 紫色 | B（RS485） |
| 9 | 黄色 | IN1（读卡控制输入） |
| 10 | 灰色 | beeper（蜂鸣器，开集电极输出） |
C、产品应用：家校通系统、无障碍考勤系统、人员定位、物品管理、停车场系统。
D、通讯协议：RS232与RS485（仅发送模式）
通讯设置：波特率9600, 8位数据位, 1位停止位, 无校验。
| 起始码(1字节) | 地址码(1字节) | 卡号(5字节) | 和校验(1字节) | 结束码(2字节) |
| 0x02 | 2字节 ASCII码 | 10字节 ASCII码 | 2字节 ASCII码 | 0x0D 0x0A CR LF |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
<02><30><31><30><30><31><32><33><34><41><42><43><44><42><46><0D><0A>
| 1 | 起始码：0x02 固定字符 |
| 2-3 | 地址码：0x01 值范围1-255 分为2字节ASCII码发送 |
| 4-13 | 地址码：0x01 值范围1-255 分为2字节ASCII码发送 |
| 14-15 | 和校验：0xBF 值范围0x00-0xFF地址与卡号的和和校验 分为2字节ASCII码发送 |
| 16-17 | 结束码：0x0D 0x0A 固定字符 |
订购：WK-A5-L 2.4G远距离读卡器
