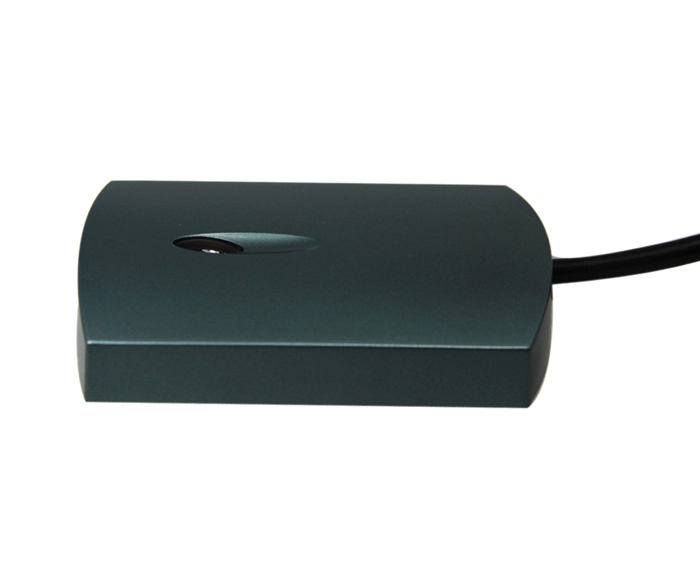

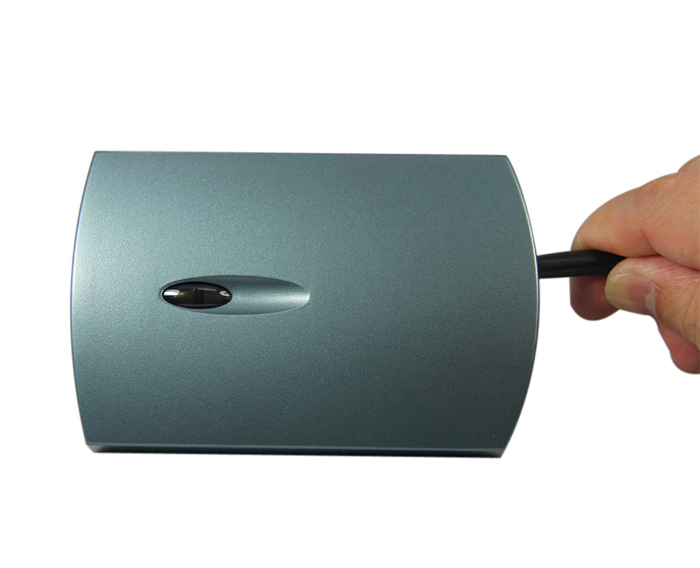

WK-A4 2.4GHz 全向远距离读卡器
- 产品简介：采用高性能32位ARM：Cortex-M3内核微控制器
最高识别速度：2000标签/秒 / 标签读取能力：1000个标签/秒
防重读标签量：1000个标签
- 在线咨询：0755-29484929
-
产品详情
联系我们
产品名称：WK-A4 2.4GHz全向远距离读卡器
产品特点：
| •采用高性能32位ARM：Cortex-M3内核微控制器 •最高识别速度：2000标签/秒 •标签读取能力：1000个标签/秒 •防重读标签量：1000个标签 •采用4dBi：内置天线 |
•最大读卡距离：60米 •功率角度：360° •带信号衰减器：读卡距离可调节1-60米 •普通门禁读卡器大小，小巧美观 •360°无死角读卡，密闭空间的采集王者 |
A、读卡器参数：
| •处理器：32位ARM Cortex-M3内核微控制器 •工作主频：72MHz •读卡距离：最大120米 •衰减距离：3-120米可调节（距离误差±15%） •读取能力：1000 标签/秒 •防重读量：1000个标签 •电 压：12VDC （9-12VDC） •电 流：≤100mA •通讯接口：韦根26 韦根34韦根36韦根44 RS232 RS485 |
•工作温度：-40℃～+85℃ (工业级） •存储温度：-60℃～+85℃ •工作湿度：10%～90%RH •重 量：255g •外形尺寸：120x77x22mm •频率范围：2.400-2.480GHz •增 益：4dBi •功率角度：360° •极化方式：圆极化 •输入阻抗：50Ω •外 壳：ABS工程材料防水外壳 |
B、接线定义：
| 编号 | 编号 | 引线定义 |
| 1 | 红色 | +12VDC（7-12VDC电源） |
| 2 | 黑色 | GND（电源地） |
| 3 | 绿色 | D0（Wiegand 数据0） |
| 4 | 白色 | D1（Wiegand 数据1） |
| 5 | 棕色 | TXD（RS232 发送端） |
| 6 | 橙色 | RXD（RS232 接收端） |
| 7 | 蓝色 | A（RS485） |
| 8 | 紫色 | B（RS485） |
| 9 | 黄色 | IN1（读卡控制输入） |
| 10 | 灰色 | beeper（蜂鸣器，开集电极输出） |
C、产品应用：家校通系统、无障碍考勤系统、人员定位、物品管理。
D、通讯协议：RS232与RS485（仅发送模式）
通讯设置：波特率9600, 8位数据位, 1位停止位, 无校验。
| 起始码(1字节) | 地址码(1字节) | 卡号(5字节) | 和校验(1字节) | 结束码(2字节) |
| 0x02 | 2字节 ASCII码 | 10字节 ASCII码 | 2字节 ASCII码 | 0x0D 0x0A CR LF |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
<02><30><31><30><30><31><32><33><34><41><42><43><44><42><46><0D><0A>
| 1 | 起始码：0x02 固定字符 |
| 2-3 | 地址码：0x01 值范围1-255 分为2字节ASCII码发送 |
| 4-13 | 地址码：0x01 值范围1-255 分为2字节ASCII码发送 |
| 14-15 | 和校验：0xBF 值范围0x00-0xFF地址与卡号的和和校验 分为2字节ASCII码发送 |
| 16-17 | 结束码：0x0D 0x0A 固定字符 <CR><LF> |
