产品特点

采用高性能32位ARM Cortex-M3内核微控制器
标签识别速度  2000标签/秒（分时顺序发送）
标签读取能力  1000 标签/秒
标签缓冲容量  1000标签   （可防重读）

  采用4dBi 外置天线
最大读卡距离 80米        （无障碍物）
功率角度     360°

带信号衰减器 读卡距离可调节1-80米

支持10M-100M  TCP/IP接口   （可选配）

铝合金外壳  可订制防水型

读卡器参数

处 理 器    32位ARM Cortex-M3内核微控制器
工作主频    72MHz
读取能力    1000 标签/秒
缓冲容量    1000标签     （可防重读）
读卡距离    最大80米
衰减距离    1-80米可调节 （距离误差±15%）
电    压    12VDC  （7-15VDC）
电    流    ≤100mA
通讯接口    Wiegand 26bit  34bit  36bit  44bit
            RS232 RS485  (出厂设置9600 8 N 1)
TCP / IP     支持10M-100M TCP/IP接口（可选配）

工作温度    -40℃～+85℃ (工业级）
存储温度      -60℃～+85℃
工作湿度    10%～90%RH
重    量    255g
外壳尺寸    104x104x28mm（不含天线及引线)
外    壳    铝合金外壳

防水等级     不防水 （可订制防水型）

天线参数

频率范围    2.400-2.480GHz
增    益    4dBi
功率角度    360°
极化方式    圆极化
输入阻抗    50Ω
接线定义

通讯协议 (出厂格式)

RS232与RS485 （仅发送模式）
通讯设置: 波特率9600, 8位数据位, 1位停止位, 无校验.

1    2   3    4   5    6    7   8    9  10   11   12  13   14  15   16  17

<02><30><31><30><30><31><32><33><34><41><42><43><44><42><46><0D><0A>
1     起始码  0x02 固定字符
2-3   地址码  0x01 值范围1-255 分为2字节ASCII码发送
4-13  卡  号  001234ABCD值范围0x00 - 0XFFFFFFFFFF
            分为10字节ASCII码发送
14-15 和校验  0xBF值范围0x00-0xFF地址与卡号的和和校验
              分为2字节ASCII码发送
16-17 结束码 0x0D 0x0A 固定字符 <CR><LF>

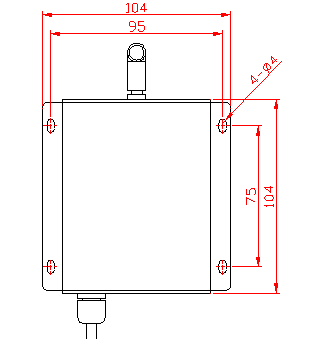

外形安装尺寸
